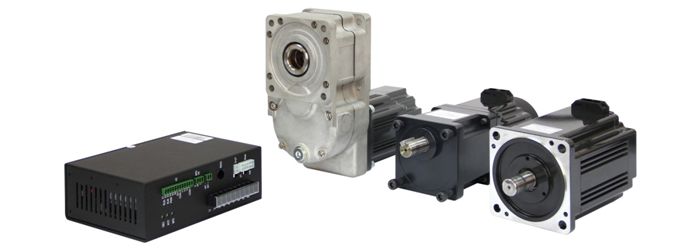

AF系列無刷馬達

AC電源輸入，功能豐富的無刷馬達驅動組合，搭配馬達輸出功率 500 ~ 750W。



特徵

￭ 多種轉速設定方式 (PWM/PFM、外部電位器/電壓、內部設定器VR)。
￭ 可設定的IO功能與運轉參數，以應付不同的工作場合使用。
￭ 具備回生剎車功能 (需外加回生電阻器)。

應用

￭ 需要速度穩定、響應速度快的傳動設備、電動閘門、鐵捲門、晶圓清洗/拖乾/研磨、塗裝機等AC電源自動化設備。


電源 不同 Model
單相 110VAC
單/三相 220VAC
運轉模式 轉速控制 - 馬達轉速控制
控制命令

通訊 - 透過RS232 Modbus ASCII 控制。
數位設定 - 設定 8 段轉速，可在運轉中以輸入功能(M0、M1、M2)選擇切換。
外部類比 - 0 ~ 5 或 0 ~ 10VDC 電壓控制。外部電位器(VR)控制。
內部設定器 - 內部 VR 調整。
脈波輸入 - PWM / PFM (脈波頻率) 100 ~1kHz。
IO介面 數位輸入 - 6 組功能可設定。電源可設定內部5V或外部 24V。
脈波輸入 - 1 組 (需硬體Jumper設定)
數位輸出 - 3 組 (BUSY-OUT, PULSE-OUT, ALARM-OUT)
外部類比 - 1 組 (轉速設定)
內部設定器(SPD/ACC/DEC) - 3 組內部設器，可設定轉速、加速時間、減速時間。
通訊功能 RS232 - 透過 Modbus ASCII 控制馬達運轉或參數調整。
參數
設定方式		 RS232 - 以 PC 參數設定軟體 A_HMI 連線設定運轉參數。
面板開關 - 以面板開關設定數位輸入使用電源。

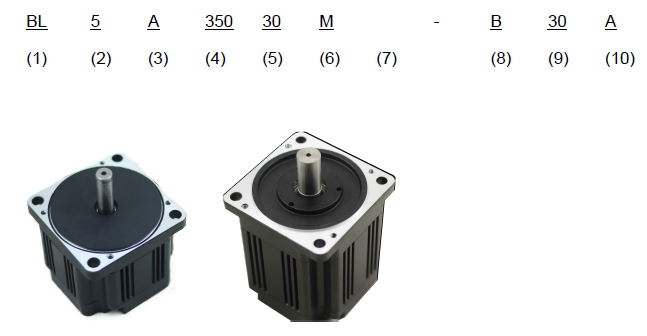

馬達與裝配型組合型號規則


No. 項目 說明
1. 馬達系列名稱 BL:  BL 系列無刷馬達。需透過中繼接線連接 AFS 系列驅動器
2. 安裝尺寸(框徑) 5: 90mm   6: 104mm
3. 額定電源電壓
 A: 單相110VAC C: 單/三相220VAC
4. 輸出功率 350: 350W 500: 500W 750: 750W
5. 額定轉速 30: 3000r/min
6. 馬達出軸 空白: 裝配型(已裝配減速機)
GB: 搭配 GB5 鍵槽軸減速機
GBF: 搭配 GB5 中空軸扁平式減速機
D: D軸
A: 鍵槽軸
7. 裝配減速機系列 B: GB5 系列減速機
8. 減速比 減速比05 ~ 100
9. 減速機出軸 A: 平行軸 (鍵槽軸)
F: 平行中空軸扁平式

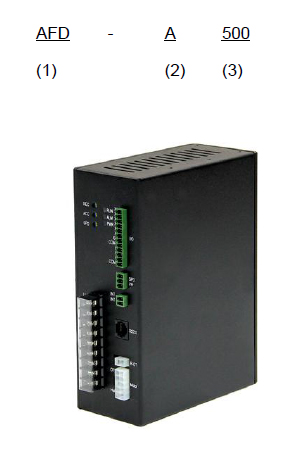

驅動器型號規則


No. 項目 說明
1. 系列名稱 AFD:  AF 系列驅動器標準機種
2. 電源電壓 A: 單相110VAC   C: 單/三相220VAC
3. 額定功率
 500: 500W   750:750W
馬達

產品 型號 安裝
尺寸		 電源
電壓		 輸出
功率
(W)		 額定
轉矩		 轉速
範圍		 ⬜ 軸/減速機型
BL5A35030⬜ 90 110VAC 350 1.1N-m 100 ~ 4000 r/min D: D軸
A: 鍵槽軸
GB: 搭配GB
平型軸減速機
GBF: 搭配GB
中空軸減速機
BL5A50030⬜ 90 110VAC 500 1.6N-m
BL5C50030⬜ 90 220VAC 500 1.6N-m
BL6C75030⬜ 104 200VAC 750 2.35N-m

減速機

產品 型號 安裝
尺寸 		電源
電壓		 輸出
功率 (W)		 馬達
額定轉矩		 馬達轉速
範圍		 ⬜ 減速比:
容許轉矩		 軸/減速機型
BL5A35030-B⬜A 90 110VAC 350 1.1N-m 100 ~ 4000 r/min 5 / 10 / 15: 15N-m
20 / 30 / 50: 20N-m
100: 35N-m		 GB5 裝配型
平行軸減速機
BL5A35030-B⬜F 90 110VAC 350 1.1N-m 20: 22.1N-m
30: 33.2N-m
50: 5.3N-m		 GB5 裝配型
中空軸扁平式減速
機

驅動器

產品 型號 電源
電壓		 電源 輸出功率
(W)		 建議搭配馬達
AFD-A500 110VAC 單相 350 ~ 500 AFM5A35030⬛⬜
AFM5A50030⬛⬜
AFD-C750 220VAC 單/三相 500 ~ 750 AFM5C50030⬛⬜
AFM5C75030⬛⬜
