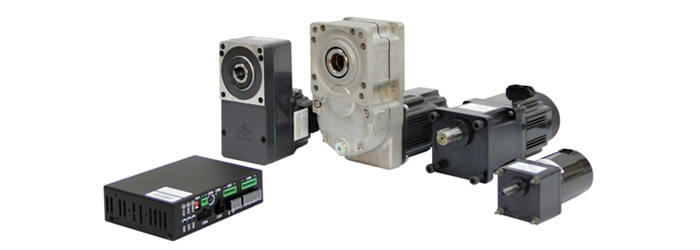

AFS 系列無刷馬達
AC電源輸入，功能豐富，四象限驅動的無刷馬達驅動組合，搭配馬達輸出功率 80 ~ 400W。可使用類比訊號或RS485等方式來控制，具備轉矩限制功能，外加繼電器後，可控制附外部電磁剎車的馬達。
特徵
| ￭ | 輕薄的驅動器，安裝容易(160mmx136mmx46mm)。 |
| ￭ | 多種轉速設定方式 (PWM/PFM、外部電位器/電壓、內部設定器VR)。 |
| ￭ | 可設定的IO功能與運轉參數，以應付不同的工作場合使用。 |
| ￭ | 四象限驅動控制 (需外加回生電阻器)。 |
| ￭ | 搭配外加繼電器，可控制電磁剎車。 |
| ￭ | 轉矩限制調整功能。 |
| ￭ | 支援 RS-485 Modbus 通訊控制，可多台控制，簡化接線可 (RS485機種)。 |
應用
| ￭ | 需要速度穩定、響應速度快或轉矩限制功能的傳動設備、電動閘門、鐵捲門等AC電源自動化設備。 |
- 驅動器基本規格
- 型號看法
- 產品陣容
- 下載與支援
| 電源 | 不同
Model 單相 110VAC 單相 220VAC 單/三相 220VAC |
| 運轉模式 | 轉速控制 - 馬達轉速控制 Duty Cycle - 直接控制 PWM 輸出%。 轉矩限制 - 可在其它運轉模式下設定限制輸出轉矩。 |
| 控制命令 | 通訊 - 透過 RS485 或 RS232 Modbus RTU/ASCII 控制。 (RS485 功能僅適用 RS485機型) 。 數位設定 - 設定 8 段運轉資料，可在運轉中以輸入功能(M0、M1、M2)選擇切換。 外部類比 - 0 ~ 5 或 0 ~ 10VDC 電壓控制。外部電位器(VR)控制。 內部設定器 - 內部 VR 調整。 脈波輸入 - PWM / PFM (脈波頻率) 50 ~ 5kHz。 |
| IO介面 | 數位輸入 - 5 組功能可設定。電源可設定內部5V或外部24V。 脈波輸入 - 1 組，內部 5V電源。功能可設定為一般數位輸入功能。 數位輸出 - 2 組功能可設定。 轉速輸出 - 1 組功能可設定。功能可設定為一般數位輸入功能。 外部類比 - 2 組功能可設定。 內部設定器(SPD/ACC/DEC) - 3 組內部設器，可設定轉速、加速時間、減速時 間。 |
| 通訊功能 | RS485 - 透過 Modbus RTU 控制馬達轉速或參數調整(僅適用 RS485 機型)。 RS232 - 透過 Modbus ASCII 控制馬達運轉或參數調整。 |
| 參數 設定方式 |
RS485 / 232 - 以 PC 參數設定軟體 A_HMI 連線設定運轉參數。 (RS485 功能僅適用 RS485 機型) 面板開關 - 以面板開關設定通訊與數位輸入使用電源。 |

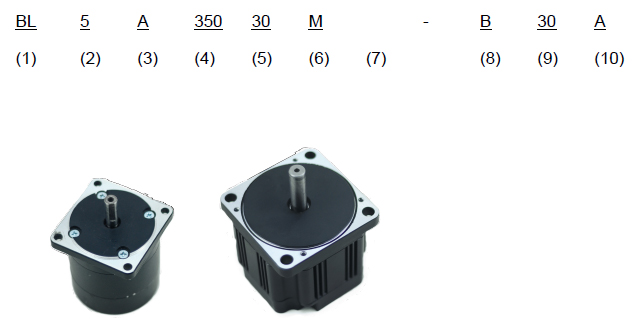

馬達與裝配型組合型號規則
| No. | 項目 | 說明 |
| 1. | 馬達系列名稱 | BL : BL 系列無刷馬達。需透過中繼接線連接 AFS 系列驅動器 |
| 2. | 安裝尺寸(框徑) | 2 : 60mm 5 : 90mm |
| 3. | 額定電源電壓 |
A : 單相110VAC C : 單/三相220VAC |
| 4. | 輸出功率 | 80 : 80W 100 : 100W 120 : 120W 150 : 150W 200 : 200W 350 : 350W |
| 5. | 額定轉速 | 30 : 3000r/min |
| 6. | 特徵 | 空白 : 標準 M : 附外部電磁剎車型(MBrake) |
| 7. | 馬達出軸 | 空白 : 裝配型(已裝配減速機) GU : 搭配GU2/5 平型軸減速機 GB : 搭配 GB5 鍵槽軸減速機 GBF : 搭配 GB5 中空軸扁平式減速機 GBSF : 搭配GBS5 中空軸扁平式減速機 D : D軸 A : 鍵槽軸 |
| 8. | 裝配減速機系列 | U : GU2/5 平型軸減速機 B : GB5 系列減速機 BS : GBS5 系列減速機 |
| 9. | 減速比 | 減速比05 ~ 180 |
| 10. | 減速機出軸 | A : 平行軸 (鍵槽軸) F : 平行中空軸扁平式 |

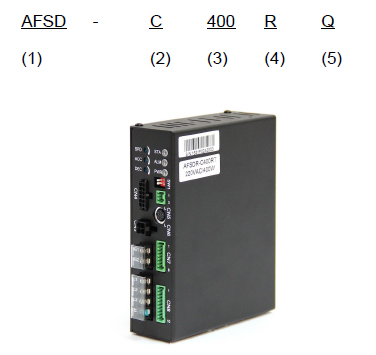

驅動器型號規則
| No. | 項目 | 說明 |
| 1. | 系列名稱 | AFSD : AFS 系列驅動器標準機種 AFSDR : AFS RS458 機種 |
| 2. | 電源電壓 | A : 單相110VAC B : 單相220VAC C : 單/三相220VAC |
| 3. | 額定功率 |
200 : 200W 400 : 400W |
| 4. | 保留碼 | R : 標準機種 |
| 5. | 機型 | Q : 標準機種 T : 有 2 組外部類比輸入信號 |
馬達
| 產品 | 型號 | 安裝 尺寸 |
電源 電壓 |
輸出 功率 (W) |
額定轉矩 | 轉速 範圍 |
特徵 | 軸/減速機型 |
 |
BL2A08030⬛⬜ | 60 | 110VAC | 80 | 0.26N-m | 100 ~ 4000 r/min |
無: 標準 M: 電磁剎車(需外 接電源與繼電器回 路) |
D: D軸 A: 鍵槽軸 GU: 搭配GU 平型軸減速機 GB: 搭配GB 平型軸減速機 GBSF: 搭配GBS 中空軸減速機 GBF: 搭配GB 中空軸減速機 |
 |
BL5A10030⬛⬜ | 90 | 110VAC | 100 | 0.32N-m | |||
 |
BL2A12030⬛⬜ | 60 | 110VAC | 120 | 0.39N-m | |||
 |
BL5A15030⬛⬜ | 90 | 110VAC | 150 | 0.48N-m | |||
| BL5A20030⬛⬜ | 90 | 110VAC | 200 | 0.64N-m | ||||
| BL5C10030⬛⬜ | 90 | 220VAC | 100 | 0.32N-m | ||||
| BL5C15030⬛⬜ | 90 | 220VAC | 150 | 0.48N-m | ||||
| BL5C20030⬛⬜ | 90 | 220VAC | 200 | 0.64N-m | ||||
| BL5C35030⬛⬜ | 90 | 220VAC | 350 | 1.1N-m |
驅動器
| 產品 | 型號 | 電源 電壓 |
電源 | 電源輸出 功率 (W)* |
外部 類比 點數 |
通訊功能 | 建議搭配馬達 |
 |
AFSDR-A200RT | 110VAC | 單相 | 200 | 2 | RS485/232 | AFSM2A08030⬛⬜ AFSM5A10030⬛⬜ AFSM2A12030⬛⬜ AFSM5A15030⬛⬜ AFSM5A20030⬛⬜ |
| AFSD-B200RQ | 220VAC | 單相 | 200 | 1 | RS232 | AFSM5C10030⬛⬜ AFSM5C15030⬛⬜ AFSM5C20030⬛⬜ |
|
| AFSDR-B200RT |
220VAC | 單相 | 200 | 2 | RS485/232 | ||
| AFSD-C400RQ | 220VAC | 單/三相 | 400 | 1 | RS232 | AFSM5C35030⬛⬜ | |
| AFSDR-C400RT | 220VAC | 單/三相 | 400 | 2 | RS485/232 | ||
| * 可依照搭配馬達設定輸出功率 | |||||||
