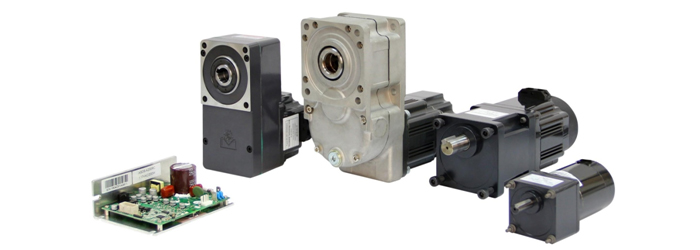

AS系列無刷馬達
AC電源輸入，輕巧的基板型驅動器。搭配馬達提供輸出 90 ~ 350W 的功率規格。
特徵
| ￭ | 基板型設計，價格具競爭力。 |
| ￭ | 輕薄的驅動器，安裝容易 (131mmx91mmx43/49mm)。 |
| ￭ | 可設定的IO功能與運轉參數，以應付不同的工作場合使用。 |
| ￭ | 緊急停止功能。 |
應用
| ￭ | AC電源需要節省空間的場合。小型電動門、小型均質攪拌機等AC電源自動化設備。 |
- 驅動器基本規格
- 型號看法
- 產品陣容
- 下載與支援
| 電源 | 不同 Model 單相 110VAC 單相 220VAC |
| 運轉模式 | 轉速控制 - 馬達轉速控制 |
| 控制命令 | 數位設定 - 設定 8 段運轉資料，可在運轉中以輸入功能(M0、M1、M2)選擇切換。 外部類比 - 0 ~ 5 或 0 ~ 10VDC 電壓控制。外部電位器(VR)控制。 |
| IO介面 | 數位輸入 - 3 組功能可設定 (有5VDC 或 24VDC 機種可選購)。 數位輸出 - 2 組功能可設定。 外部類比 - 1 組(轉速設定)。 |
| 通訊功能 | RS232 (Bluetooth) - 透過藍芽轉RS232接器，以 Modbus ASCII 調整參數。 |
| 參數 設定方式 |
RS232 (Bluetooth) - 以 PC 參數設定軟體 A_HMI 連線設定運轉參數。 面板開關 - 以面板開關設定數位輸入使用電源與外部類比電壓範圍。 |

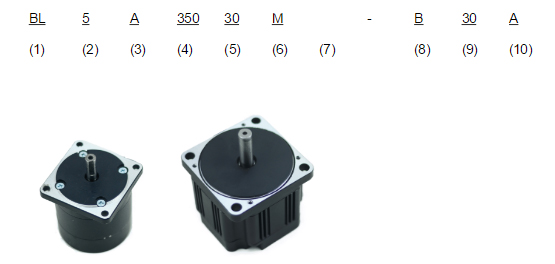

馬達與裝配型組合型號規則
| No. | 項目 | 說明 |
| 1. | 馬達系列名稱 | BL: BL 系列無刷馬達。需透過中繼接線連接 AS 系列驅動器 |
| 2. | 安裝尺寸(框徑) | 2: 60mm 5: 90mm |
| 3. | 額定電源電壓 |
A: 單相110VAC C: 單/三相220VAC |
| 4. | 輸出功率 | 80: 80W 100: 100W 120: 120W 150: 150W 200: 200W 350: 350W |
| 5. | 額定轉速 | 30: 3000r/min |
| 6. | 馬達出軸 | 空白: 裝配型(已裝配減速機) GU: 搭配GU2/5 平型軸減速機 GB: 搭配 GB5 鍵槽軸減速機 GBF: 搭配 GB5 中空軸扁平式減速機 GBSF: 搭配GBS5 中空軸扁平式減速機 D: D軸 A: 鍵槽軸 |
| 7. | 裝配減速機系列 | U: GU2/5 平型軸減速機 B: GB5 系列減速機 BS: GBS5 系列減速機 |
| 8. | 減速比 | 減速比05 ~ 180 |
| 9. | 減速機出軸 | A: 平行軸 (鍵槽軸) F: 平行中空軸扁平式 |

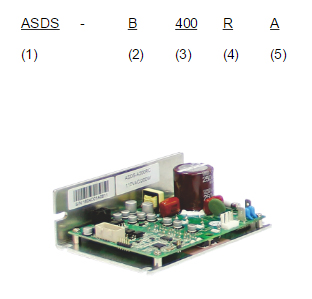

驅動器型號規則
| No. | 項目 | 說明 |
| 1. | 系列名稱 | ASDS: AS 系列驅動器標準機種 |
| 2. | 電源電壓 | A: 單相110VAC B: 單相220VAC |
| 3. | 額定功率 |
200: 200W 400: 400W |
| 4. | 保留碼 | 空白/R: 標準機種 |
| 5. | 機型 | 空白: 標準機種 (IO使用24V或內部15V) A: IO使用外部 5V |
馬達
| 產品 | 型號 | 安裝 尺寸 |
電源 電壓 |
輸出 功率 (W) |
額定 轉矩 |
轉速 範圍 |
⬜ 軸/減速機型 |
 |
BL2A08030⬜ | 60 | 110VAC | 80 | 0.26N-m | 250 ~ 4000 r/min | D: D軸 A: 鍵槽軸 GU: 搭配GU 平型軸減速機 GB: 搭配GB 平型軸減速機 GBSF: 搭配GBS 中空軸減速機 GBF: 搭配GB 中空軸減速機 |
 |
BL5A10030⬜ | 90 | 110VAC | 100 | 0.32N-m | ||
 |
BL2A12030⬜ | 60 | 110VAC | 120 | 0.39N-m | ||
 |
BL5A15030⬜ | 90 | 110VAC | 150 | 0.48N-m | ||
| BL5A20030⬜ | 90 | 110VAC | 200 | 0.64N-m | |||
| BL5C15030⬜ | 90 | 220VAC | 150 | 0.48N-m | |||
| BL5C20030⬜ | 90 | 220VAC | 200 | 0.64N-m | |||
| BL5C35030⬜ | 90 | 220VAC | 350 | 1.1N-m |
減速機
| 產品 | 型號 | 安裝 尺寸 |
電源 電壓 |
輸出 功率 (W) |
馬達 額定轉矩 |
馬達轉速 範圍 |
⬜ 減速比: 容許轉矩 |
軸/減速機型 |
 |
BL2A08030-U⬜A | 60 | 110VAC | 80 | 0.26N-m | 250 ~ 4000 r/min | 5 / 10: 3N-m 20 / 30: 4.5N-m 50 / 75 / 100:6 N-m |
GU2 裝配型 平行軸減速機 |
 |
BL5A10030-U⬜A | 90 | 110VAC | 100 | 0.32N-m | 5: 3.5N-m 10: 7N-m 15: 10N-m 20: 13N-m 25: 15N-m 30: 18N-m 40 / 50 / 75 / 90 / 100 / 120 / 150 / 180: 20N-m |
GU5 裝配型 平行軸減速機 |
|
| BL5A15030-U⬜A | 90 | 110VAC | 150 | 0.48N-m | ||||
| BL5C15030-U⬜A | 90 | 110VAC | 150 | 0.48N-m | ||||
 |
BL5A20030-B⬜A | 90 | 110VAC | 200 | 0.64N-m | 5 / 10 / 15: 15N-m 20 / 30 / 50: 20N-m 100: 35N-m |
GB5 裝配型 平行軸減速機 |
|
| BL5C20030-B⬜A | 90 | 220VAC | 200 | 0.64N-m | ||||
| BL5C35030-B⬜A | 90 | 220VAC | 350 | 1.1N-m | ||||
 |
BL5A10030-BS⬜F | 90 | 110VAC | 100 | 0.32N-m | 20: 6.8N-m 33: 10.2N-m 50: 17N-m |
GBS5 裝配型 中空軸扁平式減速機 |
|
| BL5A15030-BS⬜F | 90 | 110VAC | 150 | 0.48N-m | ||||
| BL5A20030-BS⬜F | 90 | 110VAC | 150 | 0.48N-m | ||||
 |
BL5A20030-B⬜F | 90 | 110VAC | 200 | 0.64N-m | 20: 22.1N-m 30: 33.2N-m 50: 5.3N-m |
GB5 裝配型 中空軸扁平式減速機 |
|
| BL5C20030-B⬜F | 90 | 220VAC | 200 | 0.64N-m | ||||
| BL5C35030-B⬜F | 90 | 220VAC | 350 | 1.1N-m |
驅動器
| 產品 | 型號 | 電源 電壓 |
電源 | 輸出功率 (W) |
Analog Input | DI V | |
 |
ASDS-A200 | 110VAC | 單相 | 200 | V | 24VDC | ASM2A08030⬜ ASM5A10030⬜ ASM2A12030⬜ ASM5A15030⬜ ASM5A20030⬜ |
| ASDS-A200RA | 110VAC | 單相 | 200 | V | 5VDC | ||
| ASDS-B200 | 220VAC | 單相 | 200 | V | 24VDC | ASM5C15030⬜ ASM5C20030⬜ |
|
| ASDS-B200RA | 220VAC | 單相 | 200 | V | 5VDC | ||
| ASDS-B400 | 220VAC | 單相 | 400 | V | 24VDC | ASM5C35030⬜ | |
| ASDS-B400RA | 220VAC | 單相 | 400 | V | 5VDC |
