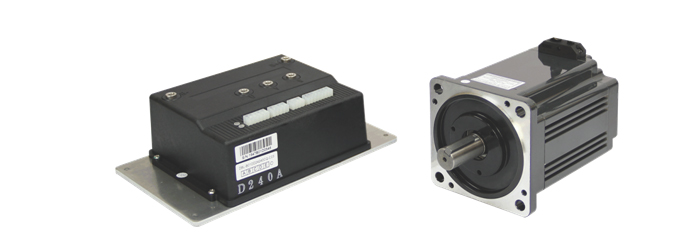

BV系列無刷馬達傳動組合

DC 電源輸入，可驅動有刷或無刷馬達的驅動器，最高 24VDC 1000W 與 48VDC 1500W 的大功率輸出，適用於AGV無人搬運車馬達或各式載具車輛應用與舉升機構設備使用。搭配 MGW250 驅動輪組可乘載 1.5 噸以上。



特徵

￭ 備有電磁煞車機型，適用於停止時的位置保持
￭ 速度控制命令類比訊號的斜率，OFFSET 與死區可設定。提供不同控制信號與電子油門使用。
￭ 可設定的 IO 功能與運轉參數，以應付不同的工作場合使用
￭ 四象限驅動控制，適合用於自動載具的平順速度控制 (僅適用電池電源)
￭ 可設定驅動有刷或無刷馬達
￭ 可設定適用於單顆鉛酸電池 12VDC 的工作電壓

應用

￭ 電動搬運車、自動搬運載具等 DC 電源控制的傳動設備。



電源 24VDC
運轉模式 轉速控制 - 馬達轉速控制
Duty Cycle - 直接控制 PWM 輸出%。
有刷馬達控制 - 控制有刷馬達輸出%。
控制命令 數位設定 - 設定 8 段運轉資料，可在運轉中以輸入功能(M0、M1、M2)選擇切換。
外部類比 - 0 ~ 10VDC 電壓控制。外部電位器(VR)控制。
可設定支援 單端(single-ended) 或 搖擺式(wig-wag) 等電子油門使用。
IO介面 數位輸入 - 5 組功能可設定。電晶體方式，SINK 邏輯。
5V數位輸入 - 1 組。內部 5VDC，SINK 邏輯。功能可設定為一般數位輸入功能
數位輸出 - 3 組功能可設定。
外部類比 - 2 組功能可設定。
通訊功能 RS232 - 透過 Modbus ASCII 調整參數。
參數
設定方式		 RS232 - 以 PC 參數設定軟體 A_HMI 連線設定運轉參數。

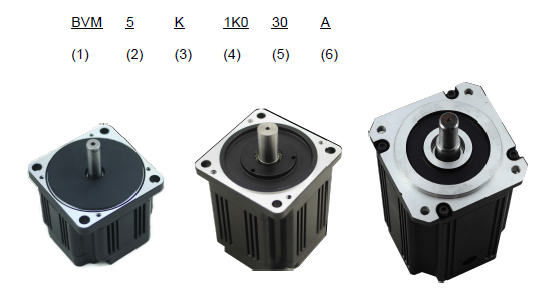

馬達與裝配型組合型號規則

No. 項目 說明
1. 馬達系列名稱 BVM : 搭配 BV 系列驅動器無刷馬達
2. 安裝尺寸(框徑) 5 : 90mm 6 : 104mm 7 : 130mm
3. 額定電源電壓
 K : 24VDC N : 48VDC
4. 輸出功率 500 : 500W 750 : 750W 1K0 : 1500W 1K5 : 1500W
5. 額定轉速 15 : 1500r/min 30 : 3000r/min
6. 特徵 空白 : 標準
M : 附外部電磁剎車型(MBrake)
7. 馬達出軸 A : 鍵槽軸
驅動器型號規則


No. 項目 說明
1. 系列名稱 BVD : BV 驅動器
2. 電源電壓 K : 24VDC N : 48VDC
3. 最大輸出電流
 120 : 120 A 190 : 190 A
4. 輸出功率 CQ : 標準機種

馬達

產品 型號 安裝
尺寸		 電源
電壓		 輸出
功率
(W)		 額定
轉矩		 轉速
範圍		 特徵 軸/減速
機型
BVM5K50030⬛A 90 24VDC 500 1.6N-m 100 ~ 3000r/min 無: 標準
M: 電磁剎車		 A: 鍵槽軸
BVM7K1K015⬛A 130 24VDC 1000 6.5N-m 100 ~ 1500r/min
BVM6K75030⬛A 104 48VDC 750 2.35N-m 100 ~ 3000r/min
BVM7N1K030⬛A 130 48VDC 1000 3.4N-m
BVM7N1K530⬛A 130 48VDC 1500 4.9N-m

驅動器

產品 型號 電源
電壓 		最大輸出
電流		 輸出功率
(W)*		 機型功能 建議搭配馬達
BVD-K120CQ 12VDC 120 600 24VDC 標準機種。可用參數設定支援12V電源輸入使用，適用一個鉛
酸電池電源場合		 BVM5K50030⬛A
24VDC 1200
BVD-K190CQ 24VDC 190 1800 24VDC 高功率輸出機種 BVM7K1K015⬛A
BVD-N120CQ 48VDC 120 1500 48VDC 標準機種 BVM7N1K030⬛A
BVM7N1K530⬛A
可依照搭配馬達設定輸出功率
