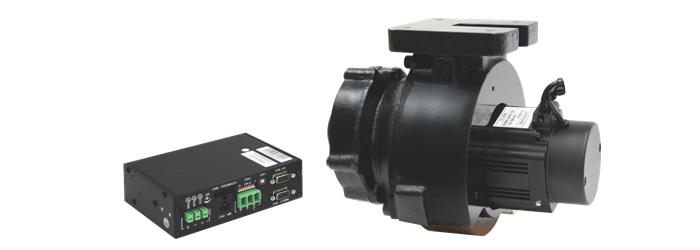

MGW160
DC24V / DC48V，搭配 EV 系列驅動器。160mm 輪徑，可乘載 350kg 小巧的驅動輪組。適用於各式載具車輛應用。
特徵
| ￭ | 四象限驅動控制 (搭配 EV 系列驅動器)，適合用於自動載具的平順速度控制 (僅適用電池電源) |
| ￭ | 備有電磁煞車機型，適用於停止時的位置保持。並可選配手動電磁剎車釋放手柄 |
| ￭ | 附有走線槽的安裝面，方便安裝走線 |
應用
| ￭ | 電動搬運車、自動搬運載具(AGV) 等電動載具。 |
- 驅動器基本規格
- 型號看法
- 產品陣容
- 下載與支援
| 電源 | 24VDC |
| 額定功率 | 350W |
| 馬達額定轉速 | 3300r/min |
| 減速比 | 40 |
| 容許輪轉矩 | 90N-m |
| 最大輪負載 | 350Kg |
| 輪徑 | 160mm |
| 額定車速 | 41.4m/min |
| 適用驅動器 | EV 系列 |

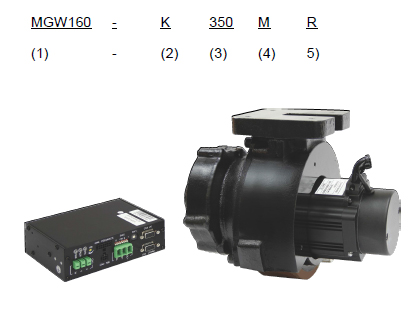

驅動輪組型號規則
| No. | 項目 | 說明 |
| 1. | 系列名稱與輪徑 | MGW160 : MGW160 驅動輪組 160mm 輪徑 |
| 2. | 額定電源電壓 | K : 24VDC N : 48VDC |
| 3. | 輸出功率 |
350 : 350W |
| 4. | 特徵 | 空白 : 標準 M : 附外部電磁剎車型(MBrake) E : 搭載增量型編碼(Encoder)機種 H : 附外部電磁剎車型(MBrake) + 增量型編碼(Encoder)機種 |
| 5. | 特徵2 | 空白 : 標準 R : 附外部電磁剎車釋放手抦 |
| 產品 | 型號 | 電壓 | 功率 (W) | 馬達額定轉速 | 減速比 | 搭配馬達 | 適用 驅動器 |
特徵 |
 |
MGW160-K350 | 24 VDC | 350 | 3300 r/min |
40 | EVM5K35033H | EVDR-K045CQ | 無 |
| MGW160-K350E | EVM5K35033EH | EVDR-K045CQE | 搭載增量型編碼器 | |||||
| MGW160-K350M | EVM5K35033MH | EVDR-K045CQ | 附電磁剎車M | |||||
| MGW160-K350MR | EVM5K35033MH | EVDR-K045CQ | 附電磁剎車與釋放手餅 | |||||
| MGW160-K350H | EVM5K35033HH | EVDR-K045CQE | 附電磁剎車 + 增量型編碼器 | |||||
| MGW160-K350HR | EVM5K35033HH | EVDR-K045CQE | 附電磁剎車與釋放手柄 + 增量型編碼器 | |||||
| 圖為 MGW160-K350M | ||||||||
